Опис:
Котли сталеві водогрійні автоматизовані КСВа "ВК-22", "ВК-32" та жаротрубно-газотрубного типу "ВК-34",
що працюють на природному газі ГОСТ 5542-87 та легкому рідкому паливі, призначені для опалення та гарячого водопостачання житлових, виробничих та адміністративних будівель.

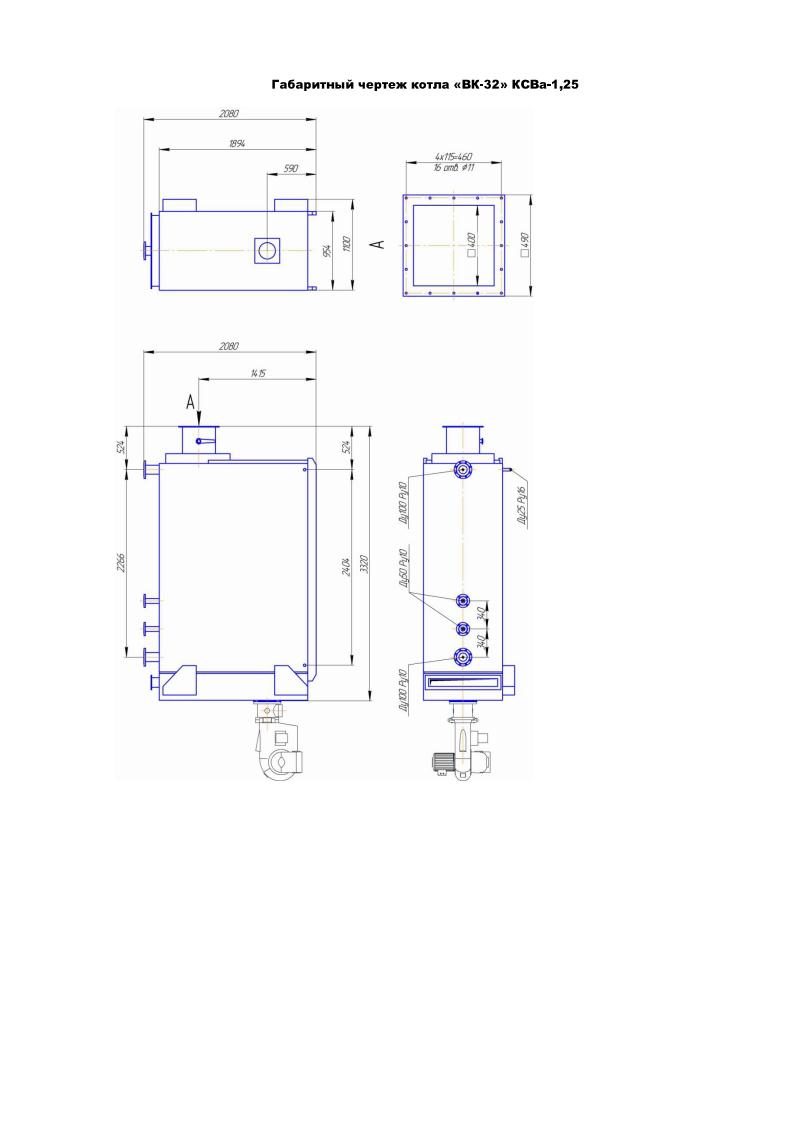

Котел водогрійний КСВа-1,25 (КВа-1,25)
Водогрійний котел КСВа-1,25 (КВа-1,25), що використовується в системах опалення та водопостачання в опалювальних котельнях у промислових галузях та житлово-комунальному господарстві. Котли цієї марки функціонує як у відкритих, так і закритих системах теплопостачання з примусовою циркуляцією. Застосовуються котли КСВа-1,25 (КВа-1,25) для нагрівання води при централізованому теплопостачанні об'єктів господарювання.
За допомогою вентилятора та димосмока забезпечується врівноважена тяга при роботі котла, який встановлюється безпосередньо як головне джерело опалення в районних опалювальних та виробничо-опалювальних котельнях, функціонує з безперервною витратою води.
Котел КСВа-1,25 (КВа-1,25) працює з примусовою циркуляцією води тиском не більше 6,0 МПа з номінальною температурою на виході 115°С. У додаткову комплектацію включається пальник та вентилятор. Поставляється котел КСВа-1,25 (КВа-1,25) одним загальним блоком - блок котла в обшивці.
Комплектація постачання котла КСВа-1,25 (КВа-1,25) :
- КВП,
- арматура,
- прилади безпеки
- котельний блок
Технічні характеристики:
| Найменування показника |
КСВа- 1,25 |
| Номінальна теплопродуктивність, МВт |
1,25 |
| Вид палива |
Природний газ згідно з ГОСТ 5542-87
Скраплений газ згідно з ГОСТ 20448-90
Легке рідке паливо |
| Теплоносій |
Вода (СНіП II-35-76) |
| ККД, % не менше |
93 |
| Температура води, °С: |
|
| - на виході з котла, не більше |
115 |
| - на вході в котел, не менше |
60 |
| Робочий тиск води, МПа (кг/см2): |
|
| - на вході в котел, не більше |
0.6 |
| - на виході з котла, не менше |
0.35 |
| Температура вихідних газів, °С не менше |
160 |
| Витрата води, т/год не менше |
23,7 |
Розрахункова витрата палива, м3/год
(при теплоті згоряння газу q=8362 ккал/м3) |
140 |
| Номінальний гідравлічний опір, МПа |
0.03 |
| Діапазон регулювання, % |
40...100 |
| Тиск газу в топці при номінальній теплопродуктивності, Па не більше |
600 |
| Поверхня нагріву, м2 |
35,7 |
| Водяний об'єм, м3 |
1,0 |
| Маса, т не більше |
2,5 |
| Діаметр різьби патрубків водяних |
Ду 80 |
| Перетин димаря (газохода), мм |
294х194h |
| Клас котла |
2 |
| Термін служби, років |
не менше 10 |
Комплектація котла КСВа-1,25 (КВа-1,25) *:
| Найменування |
Кількість
|
| Блок котла в легкому обмуровуванні |
1 |
| Затвор дисковий Ду-80, Ру-10 |
2 |
| Кран кульовий Ду-15 |
10 |
| Клапан запобіжний |
2 |
| Термометр в оправі ТТЖ-М 0-150 |
2 |
| Манометр МП 3У, Ру-10 |
2 |
| Кран триходовий 11б18бк, Ду-15, Ру-10 |
2 |
| Пальник газовий* |
1 |
| Димосмок ДН 6,3* |
1 |
*- комплектується за додатковим договором із Замовником
Котел КСВа-1,25 (КВа-1,25) є повнокомплектним обладнанням, має невелику вагу та розміри, простий у ремонті, монтажі та експлуатації. У наших установках використовуються найсучасніші розробки у сфері машинобудування, вони практичні, компактні, зручні, мають невелику металоємність і високу надійність. Котел КСВа-1,25 (КВа-1,25) може додатково комплектуватися димосмоком ДН-6,3/1500*, пальниковим пристроєм та вентилятором. На фронтальній поверхні блоку котла конструктивно передбачено лаз, на який монтується пальник, що дає можливість обслуговування пальника без розбирання котла. Паливом для цих нагрівальних пристроїв є мазут, дизпаливо, нафта, природний газ. Завдяки максимальному згорянню палива водогрійний котел КСВа-1,25 (КВа-1,25) відрізняється відмінною продуктивністю, ефективністю, економічністю та, як результат, швидкою окупністю.
